增壓泵的功用以及工作原理
信息來源：www.joyteamtoys.com 發布時間：2017.07.03
一般氣路中的壓力不高于1.0MP。但是在有些情況下，卻需要少量、局部高壓氣體。因此需要使用增壓泵對部分支路進行增壓。

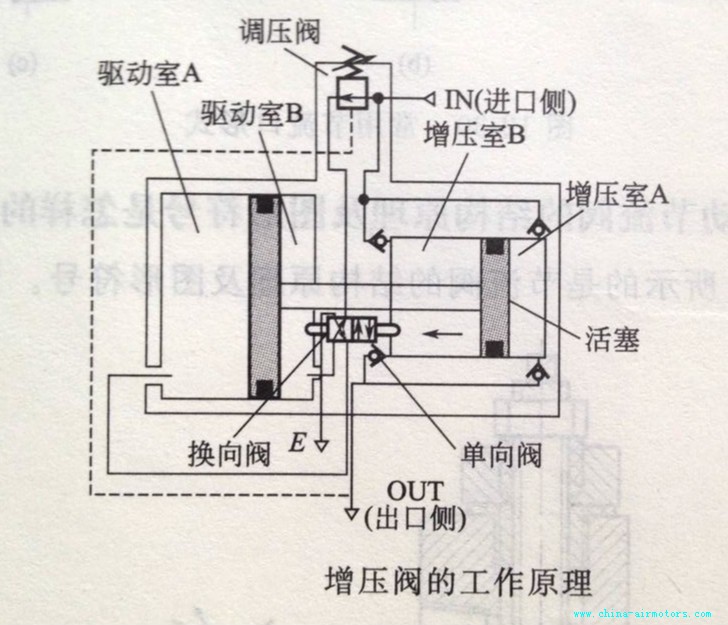

增壓泵工作原理圖
增壓泵的工作原理。輸入的氣壓分兩路：一路打開單向閥充入小氣缸的增壓室A和B；另一路經調壓閥及換向閥，向大氣缸的驅動室B充氣，驅動室A排氣。這樣大活塞左移，帶動小活塞也左移，增壓室B增壓，打開單向閥從出口送出高壓氣體。小活塞走到頭，使換向閥切換，則驅動室A進氣，驅動室B排氣，大活塞反向運動，增壓室A增壓，打開單向閥，繼續從輸出口送出高壓氣體，以上動作反復進行，便可從出口得寶連續輸出的高壓氣體。出口壓力反饋至調壓閥，使出口壓力自動保持在某一值。得到在增壓比范圍內的任意設定的出口壓力。
